Ponteggi fissi: tipologie e caratteristiche

I ponteggi sono strutture utilizzate nei cantieri edili indispensabili per la realizzazione di opere edilizie, essi hanno durata limitata nel tempo. I tipi di ponteggio più utilizzati sono:

• ponteggi a tubi e giunti;
• ponteggi a telai prefabbricati;
• ponteggi a montanti e traversi prefabbricati (o multidirezionali).

La scelta di una tipologia di ponteggio piuttosto che un’altra dipende da diversi fattori: le caratteristiche del cantiere da allestire, dell’opera da realizzare, dello spazio di cui si dispone, ecc. Ma quali sono le principali differenze?

Per evitare di commettere errori nella scelta, ti consiglio di affidarti a un software per PiMUS ponteggi dotato di un input 3D e di un catalogo di oggetti BIM utili per disegnare gli elementi del ponteggio in pianta oppure direttamente in vista 3D; inoltre, puoi modellare anche un ponteggio misto dove alcuni impalcati sono a telaio prefabbricato e altri a tubi e giunti, partendo da un ponteggio di tipo prefabbricato.

modellazione ponteggi 2D e 3D

Cosa sono i ponteggi?

I ponteggi nei cantieri edili (denominati in gergo anche impalcature) sono opere provvisionali, cioè strutture di servizio di tipo temporaneo allestite per la realizzazione, la manutenzione e il recupero di opere edilizie. La loro presenza è necessaria nei cosiddetti lavori in quota, cioè nei lavori svolti ad altezze superiori a 2 m rispetto a un piano stabile, per evitare la caduta dall’alto di lavoratori e materiali.

La struttura del ponteggio può essere realizzata utilizzando una varietà di materiali, tra cui legno, alluminio e acciaio, in base alle esigenze specifiche del progetto. Posizionato attorno all’edificio, il ponteggio svolge un ruolo cruciale nel supportare il posizionamento di materiali e nel facilitare l’accesso degli operai alle diverse parti della struttura. La sua versatilità e adattabilità lo rendono uno strumento indispensabile per ottimizzare il progresso dei lavori edili.

La sicurezza riveste un ruolo preminente nell’utilizzo dei ponteggi, e la loro installazione richiede competenze specializzate. È essenziale che il processo di allestimento sia supervisionato da figure professionali in grado di garantire una realizzazione impeccabile, seguendo il progetto fornito da un tecnico abilitato. Questo approccio non solo assicura la corretta funzionalità del ponteggio, ma soprattutto salvaguarda l’incolumità degli operatori che vi lavorano. Tutto questo deve essere già previsto in fase di progetto e dettagliato con un disegno del ponteggio in modo tale da limitare al massimo i rischi.

Tipologie di ponteggi

La scelta di una determinata tipologia di ponteggio viene prevista nel piano di sicurezza e coordinamento (PSC) e deve essere fatta in funzione delle caratteristiche del cantiere su cui dovrà essere allestito, della complessità dell’opera che si vuole realizzare, dello spazio disponibile, ecc.

La scelta, inoltre, deve tener conto del tipo di carico, della tipologia degli elementi costruttivi che lo costituiscono e dei requisiti prestazionali e geometrici contenuti all’interno del libretto d’uso. Quante tipologie di ponteggi esistono attualmente? Esistono diverse tipologie di ponteggi, suddivisi in fissi ed elettrici (o mobili).

I tipi di ponteggi fissi più utilizzati sono:

• a tubi e giunti;
• a telai prefabbricati;
• a montanti e traversi prefabbricati (multidirezionali).

Ponteggi a tubi e giunti

Il ponteggio a tubi e giunti consiste nel collegamento di due tubi attraverso un giunto che li fissa nella posizione desiderata. Questa struttura gode di un’ampia versatilità, poiché permette di collegare tubi di diverse lunghezze in qualsiasi posizione, dando luogo a numerose combinazioni di impalcatura.

Questa caratteristica rende il ponteggio a tubi e giunti capace di adattarsi a ogni tipo di facciata o manufatto, anche dalle forme più particolari. Viene impiegata principalmente per lavori di restauro interno ed esterno, per la costruzione, per l’industria navale e per l’allestimento di palcoscenici.

Vantaggi

• elevata flessibilità;
• adattabilità dimensionale.

Svantaggi

• tempi lunghi di montaggio;
• manodopera specializzata;
• costi complessivi, poiché nonostante il costo d’acquisto del ponteggio sia basso, il montaggio risulta essere un’attività abbastanza dispendiosa.

Ponteggio a tubi e giunti

Ponteggi a telai prefabbricati

Il ponteggio a telai prefabbricati consiste nel collegare i telai metallici di altezza e profondità standard (prefabbricati) sulle quali vengono fissati assi e parapetti. Questa tipologia di ponteggio viene utilizzato nelle ristrutturazioni e nelle costruzioni poste su terreni regolari e non accidentati. Il ponteggio a telai prefabbricati, rispetto al sistema precedente, è meno versatile motivo per cui il suo impiego implica l’integrazione aggiuntiva attraverso tavole di legno o tubi giunti.

Vantaggi

• facilità e velocità di montaggio;
• costi contenuti.

Svantaggi

• limitata flessibilità;
• necessità di integrazioni aggiuntive.

Gli svantaggi, invece, riguardano essenzialmente la ridotta flessibilità, in quanto i moduli con misura fissa non permettono infinite combinazioni e contornare strutture irregolari.

Ponteggio a telai prefabbricati

Ponteggi a montanti e traversi prefabbricati (multidirezionale)

Il ponteggio a montanti e traversi prefabbricati, anche conosciuto come ponteggio multidirezionale, unisce i vantaggi delle due precedenti tipologie di ponteggio. Ha, infatti, la flessibilità del sistema a tubo e giunto e la velocità di montaggio e smontaggio di quello a telai prefabbricati. Il ponteggio a montanti e traversi prefabbricati rappresenta la scelta ottimale nel caso in cui la facciata non è costituita da una superficie piana, ma presenta dei vuoti, rientranze, ecc. che possono essere facilmente riempiti con questo tipo di ponteggio. Lo svantaggio è legato alla richiesta di manodopera specializzata per il montaggio.

Vantaggi

• flessibilità e adattabilità dimensionale;
• semplicità e rapidità di montaggio.

Svantaggi

• costi di acquisto superiori;
• richiede manodopera specializzata;
• documentazione e autorizzazioni.

Ponteggio a montanti e traversi prefabbricati (o multidirezionali)

Ponteggi elettrici

A queste tipologie possiamo affiancare anche i ponteggi elettrici che hanno la caratteristica di essere mobili lungo la facciata. I principali sono:

• sospeso su funi, utilizzato in tutte quelle circostanze dove il montaggio dal basso diventa complicato se non impossibile;
• auto-sollevante, utilizzato su edifici più alti o con dimensioni importanti (come grattacieli) e funziona con un sistema a cremagliera in grado di far salire la base come se fosse un ascensore;
• piattaforme aeree (autogru), utilizzate per interventi circoscritti e urgenti senza tempi di montaggi.

Ponteggi cantiere: aspetti normativi

Il riferimento normativo per i ponteggi è il testo unico sulla sicurezza che, all’art.133, stabilisce che i ponteggi con altezza superiore a 20 m o difformi dagli schemi-tipo dell’autorizzazione ministeriale devono essere oggetto di calcolo strutturale motivo per cui si rimanda alle istruzioni contenute nell’allegato II del libretto di autorizzazione ministeriale del ponteggio oggetto di calcolo.

Nei cantieri all’interno dei quali si vuole installare un ponteggio, l’impresa deve redigere il PiMUS (piano di montaggio uso e smontaggio) che si configura come un vero e proprio manuale d’uso, in quanto riporta informazioni generiche, specifiche, schemi ed elaborati grafici riguardo le procedure di montaggio, smontaggio e trasformazione del ponteggio.

Il ponteggio è un elemento che assume fondamentale importanza. La caduta dall’alto rappresenta, ad oggi, ancora una delle cause principali di infortunio sul lavoro, che può essere addirittura mortale. Questi incidenti sono spesso dovuti ad errori progettuali del ponteggio. Per eseguire correttamente il calcolo strutturale del ponteggio ti consiglio di provare un software per calcolo ponteggi con cui puoi ottenere anche tutti i documenti e le verifiche previste dalle norme per la sicurezza dei ponteggi.

Come ottenere il disegno di un ponteggio

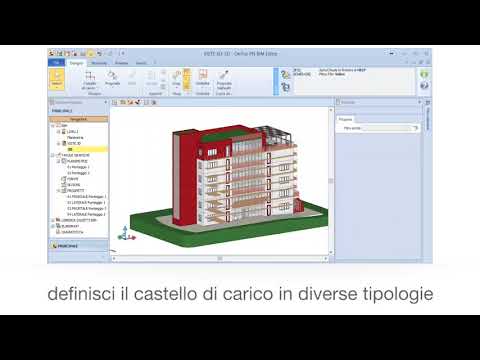

Dopo aver spiegato cosa sono i ponteggi e quali sono le diverse tipologie, puoi vedere un video che ti mostra come operare facilmente con un software per progettare ponteggi. Inoltre ti consiglio anche di vedere gli altri video tutorial che ti aiuteranno passo passo a disegnare i ponteggi in maniera semplice e sicura.
