Oltre la progettazione: quando il modello BIM diventa un digital twin per gli edifici

Qualsiasi sia il software BIM che utilizzi, sai quanto lavoro c’è dietro un modello ben fatto: famiglie parametriche, livelli informativi corretti, coordinamento delle discipline, clash detection. Un lavoro enorme, che spesso si conclude con la consegna del progetto esecutivo o dell’as-built.

E poi? Il modello finisce in una cartella. L’edificio viene consegnato e tutta quella ricchezza informativa smette di essere aggiornata.

Un modello BIM, per quanto curato possa essere, è statico. Descrive come è stato progettato l’edificio e non come sta funzionando adesso. Per chiudere questo gap è nata l’integrazione tra BIM e IoT e con essa il concetto di digital twin operativo. In questo articolo vediamo cosa significa concretamente, perché cambia il modo di pensare alla progettazione, e cosa implica l’uso di una piattaforma BIM-IoT per chi lavora ogni giorno con modelli digitali.

Cos’è un Digital Twin per gli edifici e perché il modello BIM da solo non basta

Il termine “digital twin” nell’ambito delle costruzioni viene spesso usato in modo impreciso, come sinonimo di “modello BIM avanzato”. In realtà, tra un modello BIM e un Digital Twin c’è una differenza sostanziale.

Il modello BIM è una rappresentazione digitale dell’edificio: contiene la geometria, le proprietà degli elementi, le informazioni di progetto. È uno strumento eccezionale per la progettazione, la clash detection, il computo, la gestione del cantiere. Ma è, per sua natura, statico rispetto alla vita reale dell’edificio. Fotografa una condizione, quella di progetto, o quella dell’as-built, e da quel momento in poi, senza un aggiornamento attivo, invecchia.

Invece, un digital twin per gli edifici è un sistema vivo, è un modello digitale che riceve dati in tempo reale dall’edificio fisico, li elabora e li restituisce in forma contestualizzata. La norma ISO 23247 lo definisce come una rappresentazione digitale di un’entità reale, sincronizzata con essa attraverso flussi di dati continui. La differenza, in sintesi, è che il BIM descrive come è stato progettato l’edificio; il Digital Twin descrive come sta funzionando adesso.

Il collegamento tra questi due mondi passa attraverso l’Internet of Things: i sensori fisici installati nell’edificio che raccolgono dati come temperature, consumi energetici, occupazione degli spazi, stato delle porte, qualità dell’aria e li trasmettono in modo continuo al modello digitale.

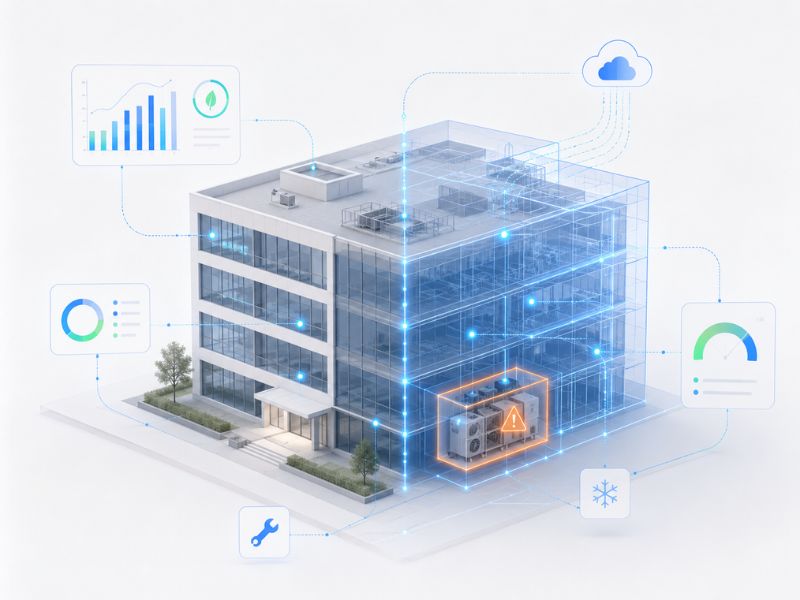

Perché adottare un digital twin per gli edifici: vantaggi e casi d’uso

Passare da un modello BIM statico a un digital twin operativo non è solo un salto tecnologico: è un cambiamento nel modo in cui un edificio viene gestito, ottimizzato e valorizzato nel tempo. I benefici principali riguardano tre aree.

Efficienza energetica e riduzione dei costi operativi.
Il monitoraggio continuo dei consumi, contestualizzato sul modello 3D, permette di identificare sprechi e anomalie in tempo reale e non a fine mese quando il report è già vecchio. Questo si traduce in interventi mirati, consumi ridotti e una gestione più consapevole del patrimonio edilizio.

Manutenzione predittiva.
Invece di intervenire a guasto avvenuto o secondo calendari fissi, il digital twin consente di anticipare i problemi: un sensore che registra una variazione anomala di temperatura su un impianto HVAC può segnalare un’anomalia prima che diventi un’emergenza. Il risultato è meno fermi impianto, meno costi straordinari e una vita utile più lunga delle apparecchiature.

Decisioni più rapide e informate.
Avere i dati contestualizzati sul modello, sapere non solo che c’è un problema, ma dove si trova e a quale elemento è associato, riduce drasticamente i tempi di analisi e di intervento. Facility manager, progettisti e committenti parlano lo stesso linguaggio, con le stesse informazioni disponibili in tempo reale.

Dal BIM al digital twin: il ruolo del CDE

Un digital twin per gli edifici non può funzionare senza una gestione strutturata delle informazioni. Per questo il Common Data Environment (CDE), l’ambiente di condivisione dei dati definito dalla norma ISO 19650, rappresenta uno degli elementi chiave dell’intero ecosistema: non un semplice archivio, ma la piattaforma che tiene insieme modello BIM e dati operativi lungo tutto il ciclo di vita dell’opera, dalla progettazione alla dismissione.

Nel contesto openBIM, il CDE raccoglie, organizza, valida e distribuisce le informazioni a tutti gli attori coinvolti. Ma quando viene connesso a sistemi IoT, la sua funzione si estende ben oltre la fase di progetto e costruzione: diventa l’hub centrale in cui confluiscono sia le informazioni strutturate del modello BIM (geometrie, attributi, relazioni tra elementi) sia i dati operativi provenienti dai sensori dell’edificio in tempo reale (temperatura, consumi energetici, stato degli accessi, flussi video), tutto converge nello stesso ambiente in cui vive il modello digitale.

È proprio questa connessione a rendere possibile il digital twin degli edifici, dove il modello consegnato al termine dei lavori non rappresenta un punto di arrivo, ma diventa la base informativa da cui partire per la gestione del patrimonio costruito. In questo scenario, la qualità dei dati contenuti nel modello (la cura nella nomenclatura degli spazi, nella classificazione degli elementi, nella strutturazione dei dati) influenza direttamente l’efficacia del sistema di monitoraggio e gestione che verrà sviluppato.

Cosa monitora un digital twin per gli edifici: applicazioni reali

La connessione tra modello BIM e sensori IoT consente di dare vita ad un digital twin capace di monitorare in tempo reale una serie di sistemi che, tradizionalmente, venivano gestiti su piattaforme separate e disconnesse dal modello digitale. Vediamo le principali applicazioni.

Gestione dell’energia
I contatori di energia – elettrica, termica, idrica – sono collegati al modello digitale e i loro valori vengono visualizzati direttamente sugli elementi BIM corrispondenti. Il facility manager può vedere, sul modello 3D, quali zone dell’edificio consumano di più, identificare anomalie e prendere decisioni informate sull’ottimizzazione energetica. Non si tratta più di leggere un report periodico: è un monitoraggio continuo e spazialmente contestualizzato.

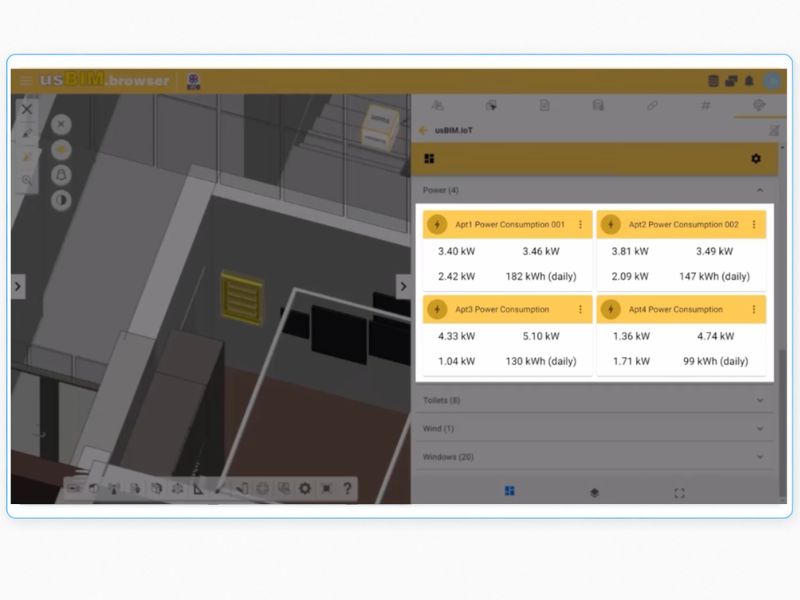

Monitoraggio energetico integrato nel digital twin: ogni dato è georeferenziato e consultabile esattamente dove si trova nell’edificio reale

Sistemi HVAC e comfort interno
Temperatura, umidità, qualità dell’aria vengono rilevati dai sensori e associati alle zone termiche del modello. Questo permette di correlare le prestazioni dell’impianto con le condizioni reali degli ambienti, individuare zone con problemi di comfort e intervenire in modo mirato. È un’applicazione particolarmente rilevante in edifici con elevata occupazione variabile, come uffici, scuole o strutture sanitarie.

Controllo degli accessi e sicurezza
Lo stato di apertura e chiusura di porte e finestre viene monitorato e visualizzato sul modello. In un contesto di sicurezza, questo significa poter verificare a colpo d’occhio se un’uscita di emergenza è aperta o bloccata, o se una zona riservata è stata accessibile al di fuori degli orari previsti.

Videosorveglianza georeferenziata
I flussi video delle telecamere CCTV vengono mappati sulle rispettive posizioni nel modello. L’operatore non deve più navigare tra monitor e planimetrie separate: seleziona la telecamera direttamente sul modello 3D e visualizza il flusso in diretta. La contestualizzazione spaziale riduce i tempi di risposta e migliora l’efficacia del monitoraggio.

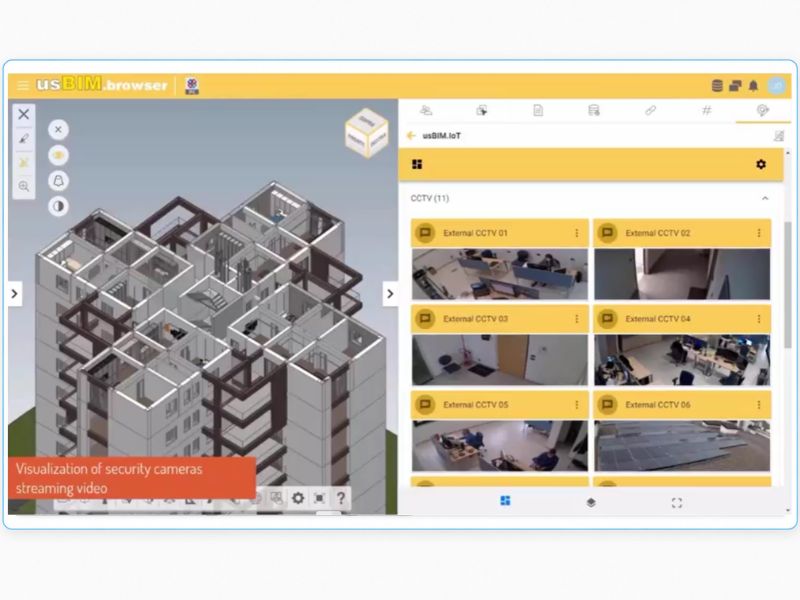

Flussi CCTV mappati in tempo reale sul digital twin: ogni telecamera è georeferenziata sul modello e selezionabile direttamente dal modello 3D

Sicurezza antincendio
I sensori di fumo, i rilevatori di calore e lo stato dei sistemi di estinzione vengono integrati nel modello. In caso di allarme, il sistema mostra immediatamente dove si trova il problema, agevolando l’intervento delle squadre di emergenza.

Infrastrutture e patrimonio diffuso
Le stesse logiche del digital twin per gli edifici si applicano alle infrastrutture (ponti, gallerie, reti di distribuzione) e ai patrimoni edilizi diffusi, come quelli gestiti da grandi enti pubblici o aziende con molte sedi. Nel caso delle infrastrutture, i sensori strutturali (accelerometri, estensimetri, inclinometri) consentono il monitoraggio continuo delle deformazioni e dello stato di salute strutturale: un approccio noto come SHM (Structural Health Monitoring) integrato con il BIM, già operativo su alcune infrastrutture critiche e tra i fronti di ricerca più attivi nel settore. Per i patrimoni diffusi, avere sempre chiaro “dove” si trova un’anomalia, su decine di edifici monitorati centralmente, cambia radicalmente la capacità di pianificare interventi e ottimizzare le risorse.

usBIM.IoT

Sensoristica IoT integrata nel modello BIM: il tuo progetto prende vita!

SCOPRI DI PIÙ

Digital Twin vs dashboard tradizionali: il vantaggio della contestualizzazione spaziale

Nei sistemi di Building Management System (BMS) tradizionali, i dati dei sensori vengono aggregati in dashboard: grafici, tabelle, indicatori numerici. Questi strumenti sono utili, ma presentano un limite strutturale: i dati sono decontestualizzati rispetto all’edificio reale.

Sapere che il consumo energetico del piano terzo è aumentato del 15% questa settimana è un’informazione. Sapere che quella variazione proviene specificamente dall’ala ovest del piano terzo, dove il modello BIM mostra che si trovano le sale server, è una conoscenza azionabile.

Questa è la differenza fondamentale: non si tratta solo di avere i dati, ma di capire dove si trovano e quindi di capire perché. Il modello tridimensionale diventa il sistema di navigazione dell’informazione operativa, quello che nella letteratura accademica viene descritto come situational awareness applicata al costruito: la capacità di percepire, comprendere e proiettare lo stato di un sistema complesso per supportare decisioni rapide e corrette.

Come progettare un modello BIM pronto a diventare un Digital Twin per gli edifici

Un digital twin per gli edifici non si improvvisa in fase di gestione: si progetta. La connessione dinamica tra le letture dei sensori e il modello BIM 3D funziona bene solo se il modello è stato strutturato con questo obiettivo fin dalle fasi iniziali. Ogni sensore e dispositivo deve poter essere mappato con precisione sul gemello digitale: se il modello non è pronto a riceverlo, l’integrazione diventa un lavoro manuale costoso e difficile da mantenere nel tempo.

Digital Twin operativo: modello BIM e sensori connessi

La classificazione degli spazi è il punto di partenza. Ogni zona dell’edificio monitorata da sensori (una sala server, un’ala di un piano, una zona termica) deve corrispondere a un oggetto BIM ben definito nel modello. Se gli spazi non sono correttamente denominati e strutturati secondo uno schema coerente, la georeferenziazione dei dati IoT risulta difficile o impossibile da automatizzare.

I parametri condivisi devono includere, fin dalla modellazione, i riferimenti agli identificativi dei dispositivi IoT. Associare un contatore energetico, una telecamera o un sensore di temperatura al rispettivo elemento del modello è molto più semplice se questa relazione viene pianificata durante la progettazione esecutiva, piuttosto che ricostruita a posteriori durante il commissioning.

Il LOI (Level of Information) degli elementi MEP assume una rilevanza diversa quando il modello è destinato a diventare un digital twin. Un terminale HVAC non è solo una geometria da inserire per la clash detection: è un elemento che dovrà essere collegato al suo sensore, alla sua valvola, al suo contatore, e i cui valori verranno visualizzati direttamente sul modello in tempo reale. La completezza informativa del modello impiantistico condiziona direttamente la qualità del monitoraggio.

Queste considerazioni sono particolarmente rilevanti per chi lavora su grandi opere, infrastrutture o edifici pubblici, dove il committente ha sempre più spesso requisiti espliciti di gestione del patrimonio che includono la componente IoT.

Openness, interoperabilità e protocolli: le fondamenta tecniche di un Digital Twin

Un digital twin per gli edifici ha senso solo se è aperto e interoperabile, a tutti i livelli: quello del modello e quello dei dispositivi fisici.

Sul versante BIM, il formato IFC è la condizione abilitante. Un modello IFC può essere letto, aggiornato e collegato a piattaforme diverse, indipendentemente dal software con cui è stato creato. Un modello in formato proprietario, al contrario, rischia di non dialogare con i sistemi di gestione e di rendere impossibile qualsiasi integrazione con i dati IoT.

Sul versante dei dispositivi, i sensori comunicano attraverso protocolli standard. La scelta del protocollo giusto garantisce un’integrazione fluida con un’ampia gamma di dispositivi e sensori IoT utilizzati nell’ambiente edilizio. I protocolli più diffusi nel settore delle costruzioni sono:

Non sono intercambiabili tra loro, e la scelta del protocollo non è un dettaglio da lasciare al solo installatore: influenza la compatibilità con le piattaforme di gestione e andrebbe coordinata già in fase di progetto. Sia il formato del modello BIM che il protocollo di comunicazione dei sensori vanno scelti con criterio fin dall’inizio, cambiarli a posteriori è costoso e spesso impossibile.

Dal framework teorico alla pratica: l’approccio operativo

Comprendere il framework teorico è il primo passo. Il secondo è riconoscere che non si tratta più di scenari futuri: oggi esistono piattaforme operative che rendono il digital twin applicabile anche a progetti di scala ordinaria, senza sostituire l’infrastruttura sensoristica esistente né stravolgere i flussi di lavoro BIM già consolidati. Questo è possibile perché l’integrazione con i sistemi IoT avviene in modo nativo, senza sviluppi custom: i principali protocolli standard del settore, come Modbus, KNX, MQTT e ZigBee, sono già supportati, permettendo di collegare rapidamente dispositivi e sensori già presenti nell’edificio.

Ne deriva la possibilità di attivare il monitoraggio in tempo reale su impianti HVAC, sistemi di accesso, energia, illuminazione, sicurezza e videosorveglianza, senza interventi invasivi. Perché tutto questo sia realmente efficace, è però necessario uno strumento che faccia da ponte tra il modello BIM e i dispositivi IoT. In assenza di questa integrazione, i dati dei sensori restano confinati in dashboard separate: utili, ma privi di contesto rispetto all’edificio reale. La differenza è sostanziale: non si tratta più solo di individuare un’anomalia, ma di localizzarla con precisione nel modello, associarla a uno specifico elemento e intervenire in modo mirato.

In termini operativi, questo significa poter visualizzare i dati dei contatori energetici direttamente sugli oggetti del modello BIM 3D, selezionare una telecamera e accedere al flusso video in tempo reale, oppure monitorare lo stato di porte e finestre a colpo d’occhio sul gemello digitale. Tutte le informazioni risultano integrate, georeferenziate e aggiornate in tempo reale: non più dati isolati, ma dati contestualizzati nello spazio e pronti per supportare decisioni operative.

usBIM.IoT – Gestione dell’illuminazione integrata nel digital twin: lo stato dei sistemi di illuminazione visualizzato in tempo reale sul modello 3D, georeferenziato ambiente per ambiente.

Questo approccio rende evidente un aspetto fondamentale: il modello BIM che realizzi oggi può già diventare la base di un digital twin. Affinché ciò avvenga, però, è necessario che il modello sia progettato con questa finalità: spazi correttamente classificati, dati strutturati e utilizzo di formati aperti. Non si tratta di un lavoro aggiuntivo, ma di un cambio di prospettiva: ciò che si consegna non è più un semplice file, bensì un’infrastruttura informativa destinata a supportare il funzionamento e la gestione dell’edificio nel tempo.

In questa ottica, il BIM non è un software né una fase del progetto. Quando viene integrato con l’IoT all’interno di un CDE openBIM, diventa un metodo di lavoro continuo che attraversa l’intero ciclo di vita dell’opera, dalla progettazione alla gestione, trasformando il modello digitale in uno strumento attivo, capace non solo di descrivere l’edificio, ma di monitorarlo, interpretarlo e supportare decisioni operative più consapevoli.

Se vuoi comprendere concretamente come funziona una piattaforma di integrazione BIM-IoT, quali dati possono essere collegati al modello, come vengono visualizzati e come si gestisce il monitoraggio in tempo reale, usBIM.IoT ti sarà utile per passare dalla teoria alla pratica.

Domande frequenti (FAQ)

Cos’è un Digital Twin per gli edifici?

Un Digital Twin per gli edifici è un modello digitale dinamico che riproduce il comportamento dell’edificio reale grazie ai dati raccolti in tempo reale da sensori IoT. A differenza di un modello BIM tradizionale, il Digital Twin si aggiorna continuamente e consente di monitorare prestazioni, consumi, impianti e condizioni operative durante tutto il ciclo di vita dell’opera.

Qual è la differenza tra BIM e Digital Twin?

Il BIM è una rappresentazione digitale dell’edificio utilizzata principalmente nelle fasi di progettazione, costruzione e gestione delle informazioni. Un Digital Twin per gli edifici, invece, integra il modello BIM con dati provenienti dall’edificio reale, creando un sistema aggiornato in tempo reale che supporta il monitoraggio, la manutenzione e le decisioni operative.

A cosa serve un Digital Twin per gli edifici?

Un Digital Twin per gli edifici permette di monitorare consumi energetici, impianti, qualità dell’aria, sicurezza, occupazione degli spazi e molti altri parametri. Grazie alla visualizzazione dei dati direttamente sul modello 3D, facilita la manutenzione predittiva, migliora l’efficienza energetica e rende più rapide le decisioni di facility management.

Quali dati possono essere integrati in un Digital Twin?

Un Digital Twin per gli edifici può integrare dati provenienti da contatori energetici, sensori HVAC, dispositivi per il controllo degli accessi, sistemi antincendio, telecamere di videosorveglianza, sensori ambientali e altri dispositivi IoT. Tutte queste informazioni vengono contestualizzate nel modello BIM per offrire una visione completa dello stato dell’edificio.

Quali sono i vantaggi di un Digital Twin rispetto a un sistema BMS tradizionale?

Un sistema BMS tradizionale mostra i dati attraverso dashboard e grafici, mentre un Digital Twin li collega direttamente agli elementi del modello 3D. Questa contestualizzazione spaziale consente di individuare rapidamente dove si verifica un’anomalia, comprenderne le cause e intervenire in modo più rapido ed efficace.

È necessario rifare il modello BIM per creare un digital twin?

Non necessariamente. Se il modello è in formato IFC e gli spazi e gli elementi MEP sono strutturati in modo coerente, può essere utilizzato come base per il digital twin. Il lavoro aggiuntivo riguarda principalmente l’associazione tra gli elementi del modello e i dispositivi IoT fisici — un processo molto più semplice se pianificato già in fase di progettazione esecutiva.

Quali edifici possono beneficiare di un digital twin?

Qualsiasi edificio dotato di sistemi impiantistici e sensoristica può beneficiare di un digital twin. I contesti più comuni sono uffici, scuole, ospedali, strutture commerciali e infrastrutture pubbliche. Le logiche si applicano anche a patrimoni diffusi — reti di edifici gestiti centralmente — e a infrastrutture come ponti e gallerie.

Cosa si intende per CDE nel contesto del digital twin?

Il Common Data Environment (CDE) è la piattaforma che governa le informazioni lungo tutto il ciclo di vita dell’opera, definita dalla norma ISO 19650. Nel contesto del digital twin per gli edifici, il CDE diventa l’hub centrale in cui confluiscono sia i dati del modello BIM sia i dati operativi provenienti dai sensori IoT. È la condizione necessaria per costruire un digital twin realmente operativo.
