Come importare la morfologia di un terreno da Google Maps in un software BIM

Una delle caratteristiche principali di un software BIM è quella di consentire al progettista di realizzare progetti sempre più fedeli alla realtà. Quanto più un progetto risulta realistico, tanto più sono i vantaggi per il progettista e per il cliente.

Il committente ha un’idea ben chiara di quello che il progettista sta realizzando, riuscendo ad immergersi completamente negli spazi e ambienti circostanti.

Dal canto suo, il progettista lavora su un modello virtuale fedele alla realtà che gli permette di rendere più efficaci le sue scelte progettuali.

In questo articolo analizziamo come importare la morfologia di un terreno, prelevandolo direttamente da Google Maps®.

Perché la modellazione del terreno è fondamentale nei progetti BIM

La modellazione del terreno rappresenta una fase essenziale di qualsiasi progetto BIM che coinvolga interventi su aree esterne, nuove costruzioni o opere infrastrutturali. Disporre di un modello tridimensionale del sito consente di analizzare con precisione le caratteristiche morfologiche dell’area, valutare i dislivelli, progettare correttamente le opere di sbancamento e riporto e verificare l’inserimento dell’edificio nel contesto circostante. Un terreno digitale accurato migliora inoltre il coordinamento tra progettazione architettonica, strutturale e paesaggistica, riducendo errori e interferenze fin dalle prime fasi del progetto.

Come funziona l’integrazione con Google Maps in Edificius

Edificius integra strumenti che consentono di acquisire rapidamente dati territoriali direttamente da Google Maps, semplificando la creazione del modello del terreno. L’utente può individuare l’area di interesse, selezionare la porzione da importare e generare automaticamente una superficie tridimensionale basata sui dati altimetrici disponibili. Questo approccio elimina gran parte delle operazioni manuali di ricostruzione del sito e permette di iniziare immediatamente la progettazione all’interno di un contesto reale.

Importare la morfologia di un terreno da Google Maps

Con Edificius, il software per la progettazione architettonica BIM, è possibile importare la morfologia di un terreno direttamente da Google Maps®. Vediamo come.

All’interno di Edificius, dall’ambiente Terreno, selezioniamo “Terreno [perimetro]” ed effettuiamo un click sul “Rilievo”. Scegliamo  “Importa da Google Maps”.

Importare terreno da Google Maps 1

Importare terreno da Google Maps 2

All’interno di Google Maps®, creiamo un rettangolo di selezione utilizzando il tasto destro del mouse, in modo da individuare l’area interessata. Confermiamo la selezione cliccando “Cattura”.

Importazione area da Google Maps

Procediamo con l’importazione.

In Edificius compare un dialog in cui sono definite le coordinate e le dimensioni del terreno.

Importazione dati terreno

Otteniamo quindi la morfologia del terreno già modellata e le rispettive curve di livello.

Riconoscimento automatico delle curve di livello

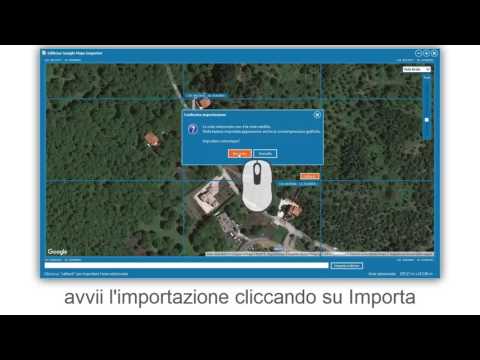

Di seguito proponiamo un video su come effettuare la procedura di importazione di un terreno da Google Maps® con Edificius.

Modificare e perfezionare il terreno importato per la progettazione del sito

Il terreno importato non rappresenta necessariamente la configurazione definitiva del progetto. Edificius mette a disposizione strumenti di editing che consentono di modificare la superficie, creare spianamenti, modellare scarpate, aggiungere/eliminare/modificare curve di livello, inserire rampe, ridefinire quote e adattare il terreno alle esigenze progettuali. Queste operazioni permettono di simulare gli interventi previsti in cantiere e di ottenere un modello coerente con le opere di urbanizzazione, gli accessi carrabili e le sistemazioni esterne.

Utilizzare il terreno importato per la progettazione del paesaggio e degli spazi esterni

Il modello del terreno costituisce la base per sviluppare l’intera progettazione degli spazi esterni. Su di esso è possibile inserire percorsi pedonali, parcheggi, muri di contenimento, aree verdi, impianti di irrigazione, piscine e altri elementi di arredo urbano o paesaggistico. L’integrazione tra terreno e componenti BIM consente di verificare immediatamente quote, pendenze e relazioni spaziali, migliorando la qualità progettuale e facilitando la valutazione dell’impatto dell’intervento sul contesto. Prova Edificius, il software progettazione irrigazione gratis per 30 giorni.

Importazione del terreno da Google Maps: casi d’uso pratici

L’importazione del terreno da Google Maps trova applicazione in numerosi ambiti della progettazione BIM. È particolarmente utile nella progettazione di edifici residenziali e commerciali, nella riqualificazione urbana, negli interventi di sistemazione paesaggistica e nella realizzazione di opere infrastrutturali. La possibilità di acquisire rapidamente un modello tridimensionale del sito consente di velocizzare le attività preliminari, effettuare studi di fattibilità, analizzare l’inserimento dell’opera nel contesto e sviluppare progetti più accurati fin dalle prime fasi di lavoro.

FAQ – Importazione del terreno da Google Maps con Edificius

Perché la modellazione del terreno è fondamentale nei progetti BIM?

La modellazione del terreno rappresenta una fase essenziale di qualsiasi progetto BIM che coinvolga interventi su aree esterne, nuove costruzioni o opere infrastrutturali. Disporre di un modello tridimensionale del sito consente di analizzare con precisione le caratteristiche morfologiche dell’area, valutare i dislivelli, progettare correttamente le opere di sbancamento e riporto e verificare l’inserimento dell’edificio nel contesto circostante. Un terreno digitale accurato migliora inoltre il coordinamento tra progettazione architettonica, strutturale e paesaggistica, riducendo errori e interferenze fin dalle prime fasi del progetto.

Come funziona l’integrazione con Google Maps in Edificius?

Edificius integra strumenti che consentono di acquisire rapidamente dati territoriali direttamente da Google Maps, semplificando la creazione del modello del terreno. L’utente può individuare l’area di interesse, selezionare la porzione da importare e generare automaticamente una superficie tridimensionale basata sui dati altimetrici disponibili. Questo approccio elimina gran parte delle operazioni manuali di ricostruzione del sito e permette di iniziare immediatamente la progettazione all’interno di un contesto reale.

Come importare la morfologia di un terreno da Google Maps con Edificius?

Con Edificius, il software per la progettazione architettonica BIM, è possibile importare la morfologia di un terreno direttamente da Google Maps®. All’interno di Edificius, dall’ambiente Terreno, selezioniamo Terreno [perimetro] ed effettuiamo un click sul Rilievo. Scegliamo Importa da Google Maps. All’interno di Google Maps®, creiamo un rettangolo di selezione utilizzando il tasto destro del mouse, in modo da individuare l’area interessata. Confermiamo la selezione cliccando Cattura e procediamo con l’importazione. In Edificius compare un dialog in cui sono definite le coordinate e le dimensioni del terreno. Otteniamo quindi la morfologia del terreno già modellata e le rispettive curve di livello. È inoltre disponibile un video che mostra passo dopo passo la procedura di importazione del terreno da Google Maps® con Edificius.

È possibile modificare e perfezionare il terreno importato in Edificius?

Il terreno importato non rappresenta necessariamente la configurazione definitiva del progetto. Edificius mette a disposizione strumenti di editing che consentono di modificare la superficie, creare spianamenti, modellare scarpate, aggiungere, eliminare e modificare curve di livello, inserire rampe, ridefinire quote e adattare il terreno alle esigenze progettuali. Queste operazioni permettono di simulare gli interventi previsti in cantiere e di ottenere un modello coerente con le opere di urbanizzazione, gli accessi carrabili e le sistemazioni esterne.

Come utilizzare il terreno importato per la progettazione del paesaggio e degli spazi esterni?

Il modello del terreno costituisce la base per sviluppare l’intera progettazione degli spazi esterni. Su di esso è possibile inserire percorsi pedonali, parcheggi, muri di contenimento, aree verdi, impianti di irrigazione, piscine e altri elementi di arredo urbano o paesaggistico. L’integrazione tra terreno e componenti BIM consente di verificare immediatamente quote, pendenze e relazioni spaziali, migliorando la qualità progettuale e facilitando la valutazione dell’impatto dell’intervento sul contesto.

Quali sono i casi d’uso pratici dell’importazione del terreno da Google Maps?

L’importazione del terreno da Google Maps trova applicazione in numerosi ambiti della progettazione BIM. È particolarmente utile nella progettazione di edifici residenziali e commerciali, nella riqualificazione urbana, negli interventi di sistemazione paesaggistica e nella realizzazione di opere infrastrutturali. La possibilità di acquisire rapidamente un modello tridimensionale del sito consente di velocizzare le attività preliminari, effettuare studi di fattibilità, analizzare l’inserimento dell’opera nel contesto e sviluppare progetti più accurati fin dalle prime fasi di lavoro.
